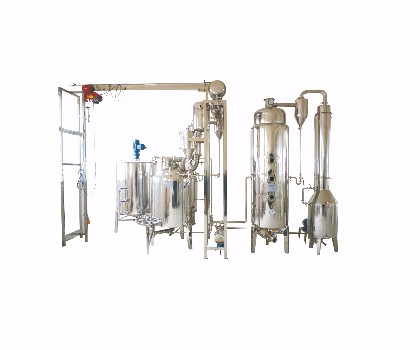

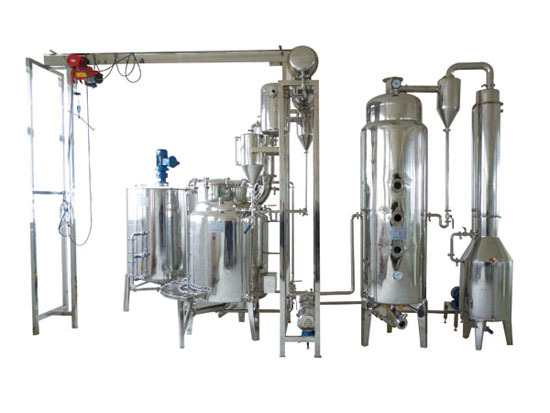

DNT-500型多功能提取濃縮機組

概述：

　　電加熱多功能提取濃縮機組是由提取濃縮罐、消泡器、一級冷凝器、一級汽液分離器、二級冷凝器、二級汽液分離器、冷卻器、油水分離器、三級汽液分離器、貯罐、熱循環泵、真空泵、吊籃、小型電動葫蘆、浦集器、定量流量?jì)x組成，整套機組符合國家藥品GMP的要求。

　　本設備適用于中藥、動物、植物、食品化工等行業的常壓提取和濃縮。

工作原理：

　　電加熱多功能提取濃縮機組是藥物有效成份的提取與濃縮聯合應用裝置，其優點是集提取和濃縮于一體，采用常壓、微壓、水煎、溫浸、回流、強制循環滲漉、芳香油提取、有機溶媒回收等多種工藝操作。

多功能提取濃縮機組設計了定量流量?jì)x，使藥物與溶劑的比例更精準，由于在提取進程中，熱的溶劑被強制由上而下連續高速穿透藥物，使物料充分接觸起了動態提取與補充溶劑的作用，同時縮短提取時間。

在濃縮進程中，本機組設計了循環噴淋裝制，使藥液在多功能罐內循環噴淋，增加了藥液的沸騰空間，降低了藥液的沸騰溫度，縮短了濃縮時間大大提高生產效率和藥物得膏率。

產品使用工藝

　　提?。簩⑺幬锿度氲跛{內開啟電動葫蘆，把吊藍吊入提取罐內加入藥物的5-10倍的溶媒如水、乙醇、甲醇、丙酮等（根據工藝要求），設定流量計自動定量加入溶媒。開啟電加熱3個自動檔，溫控儀設定導油溫度210度，使提取液加溫至80度時開啟冷卻循環水，對提取液產生的蒸氣進行冷卻，使蒸氣變成熱水回流至提取罐中。當提取液溫度升至100度沸騰時，關停電加熱2個檔以達到節能效果然后開啟強制循環泵，溶媒通過循環泵的壓力不斷經過吊藍強制穿透藥物層，使藥物內的溶質加速溶出，縮短了提取時間節約了能源增加了經濟效益。

　　濃縮：提取罐內的溶媒加熱至沸騰30-50分鐘關停電加熱器，強制循環泵繼續強制循環，使溶媒溫度降至90度時開啟真空泵進行濃縮，濃縮時產生的蒸氣經冷凝器變成水進入浦集器，此時關停循環泵繼續濃縮至所需濃度時放出濃縮液進行第二次提取濃縮。

第二次提取時關閉放料液閥門，開啟浦集器與泵之間的閥門使浦集器內的溶媒全部回流至提取罐內，關閉閥門進行第二次提取，此時溶媒溫度達到50-60度，節約了時間提高了提取速度。開啟電加熱及強制循環泵和上次提取濃時相同操作，以此類推直至藥物內的溶質全部溶出（提取液無色），然后啟動電動葫蘆吊出吊藍清理藥渣，開始第二次濃縮。

產品特點：

一、全封閉循環提取濃縮，可節省能源0.3-0.5倍。

二、獨特設計了裝盛物料的網筐和自動上卸物料功能，打破以往提取設備從罐身下端出藥渣，增加了定量液體流量計精確了物料與溶劑的倍數，提高了工作效率，減少了工人的勞動強度。

三、集熱回流、提取、濃縮、滲漉、強制循環、溫浸于一體，藥材提取徹底藥液成份倍增，節約了原材料也節約了自然資源提高了經濟效益。

四、熱回流，常壓提取，低溫濃縮，縮短生產時間在1/3以上。

五、一機多用，設備結構緊湊，操作簡單清洗方便，占地面積節省50%，降低了投入成本。

六、取消中間貯藏等，節省投資50%。

七、增加電腦顯控，濃縮溫度可自由設定在55℃-80℃。

主要技術參數：

警告：注意避免發生重大人生事故

一、電加熱多功能提取濃縮機組的注意事項

為防止發生觸電，請由電氣專業人員按照法定標準實施接地。

二、服裝、安全防護用具的配戴

為防止手和其它部位的燙傷，請務必遵守勞動安全衛生規則配戴相應的防護用具。

三、操作注意事項

1、為了防止安全事故發生必須由專業人員操作，對加熱罐體上面的各種儀表數據要密切關注，加熱提取藥物時當溫度表指針超過105度，壓力表指針超過0.09 Mpa時安全閥自動放氣。

2、安全閥放氣口旁邊禁止站人，以防蒸氣燙傷。

3、真空濃縮時，溫度表指針指向80度時開起真空泵，此時要密切注視真空表指針的變化，當指針指向負0.05Mpa時要關停真空泵，真空表指針回到原位時又開起真空泵依次操作，嚴禁真空表指針超過負0.05Mpa防止損壞機組。
